软件技巧丨使用Compass CDS不会计算信噪比?三步教你轻松掌握信噪比计算

Compass CDS软件功能强大,关于它的使用大家是否都掌握了呢?最近收到很多小伙伴私信使用Compass CDS计算信噪比的问题,本期云顶国际介绍使用Compass CDS计算信噪比,一起来看看吧。

如果大家还有想了解的,欢迎后台留言啊!说不定下一期就能看到回答了呢!

01 什么是信噪比?为什么要计算它?

信噪比的英文名称叫做SNR或S/N(SIGNAL-NOIS൩E RATIO),又称为🐻讯噪比。 是指一个电子设备或者电子系统中信号与噪声的比例。信噪比是一个比值,也可以认为是一种倍数,在色谱🃏分析过程中,云顶国际希望的是检测化合物的信噪比越高越好꧂。

在色谱分析中云顶国际常听到一个词就是“3倍信噪比”。其实“3倍信噪比”是形容云꧟顶国际方法或者仪器检出限的一个重要属性,简单解释就是,假如云顶国际现在有一个待测物,如果它在色谱仪上产生的信号高出了3倍的基线噪声,事实上云顶国际就有99.7%的把握认ও为这个信号与基线噪声不同,在色谱仪器分析中云顶国际就认为这是一个异于噪声的信号,也就是云顶国际常说的“出峰啦”。

02 Compass CDS里可以计算信噪比吗?我该怎么操作?

答案当然是有的!只要掌握接下来的三个步骤包你轻松学会计算信噪比。

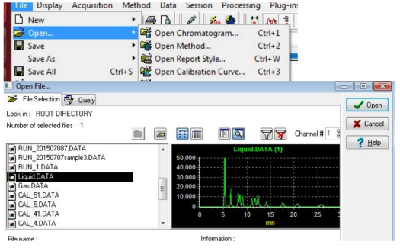

第一步-打开图谱

打开云顶国际需要进行信噪比计算的样品图谱。

第二步-建立变量

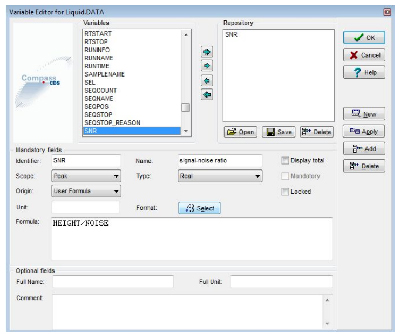

在菜单里选择“方法”(Method)-->“变量”(Variables),或按 F7 键,进入变量编辑页面。按下图方式新建一个峰变量。

identifier”里填入SNR, 这个是用于公式计算的符号name”里填入 signal-noise ratio,如果在某些表格♌中需要额外列出这一项内容,那么“name”里的内容可以用该变量在表格里的名字。“Scope”选择 peak,表示增加建立的是峰变量type”里填入Real,表示这个变量具有小数点origin”里选择 user formula,表示这个变量的结果来自用户自定义的公式。最后在“formula”里填入公式:HEIGHT/NOISE,即峰高和噪音的比值;最后点击 “apply”。

第三步-计算噪声

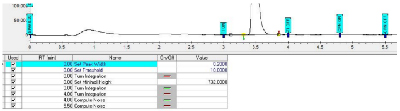

如下图所示,在“integration events”里加入一个 compute noise on/off 事件对。

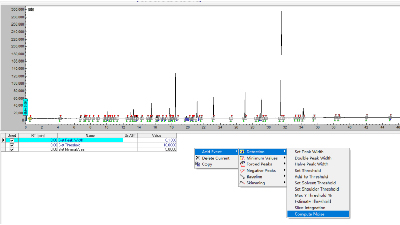

操作方式见下图,在图谱下方空白处右键后操作。

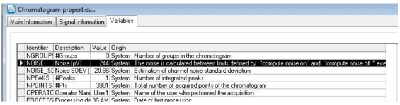

这个事件对所包含谱图的时间段应是一段比较平稳的基线。添加好后“F5”键确认。Noise是全局变量;按“F2”在跳出的窗口中点击“Variables”,可察看到“NOISE”的值。

03 查看信噪比

完成了上述步骤后云顶国际就可以看到目标峰的信噪比啦!

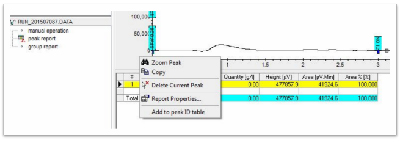

云顶国际可以在谱图的ꦺ“results”-->“pe🦄ak report”里察看各个峰的信息。在右边的表格的空白处点右键

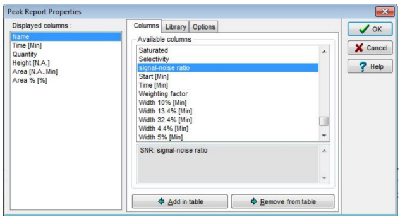

选择“report properties”,在弹出的窗口中选择“columns”,找到“signal-noise ratio”,在下方点击“add in table”。

完成这些步骤后再点击“OK”,云顶国际就可以看到目标峰峰高和噪音比啦:

好了,以上就是今天的软件小技巧分享,小伙伴们欢迎后台留下感兴趣的软件功能,下期云顶国际很快安排!
